L'énergie solaire thermique haute température

L'énergie solaire thermique haute température

Nous nous référons à hight-température solaire thermique à ces collecteurs qui travaillent à des températures supérieures à 500 ° C. Ils sont utilisés pour la production d'électricité.

Les technologies utilisées dans hight-température de l'énergie solaire thermique sont:

  • Capteurs cylindro-paraboliques
  • Centrales à tour
  • Concentrateurs paraboliques
  • concentrateurs Fresnel linéaire

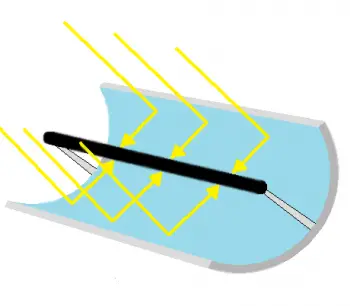

Les capteurs cylindro-paraboliques

cylindroparabolique capteurs solaires se concentrent la lumière du soleil en utilisant des miroirs paraboliques dans un tuyau d'absorbeur qui passe par l'axe de la parabole. Dans ce tube de tuyau absorbant un fluide est chauffé et peut atteindre des températures aussi élevées que 450 ° C

Selon l'application et la température à laquelle vous voulez réaliser un type de fluide ou un autre est utilisé. À une température maximale de 200 ° C peut être utilisé de l'eau déminéralisée ou de l'éthylène glycol comme fluides de travail et pour des températures plus élevées allant jusqu'à 450 ° C des huiles synthétiques sont utilisés.

Ce type de concentration getter doit être en train de modifier leur position adapter à la position du soleil en tournant autour de l'axe parallèle à sa ligne focale pour tirer parti de la position de lumière directe du soleil.

Solaire haute termperature thermique avec goûteurs solaires cylindriques



Les centrales à tour

Solaire thermique à haute température. Schéma d'une tour centrale. systèmes tour ou tour de récepteur central se composent d'un champ d'héliostats (miroirs mobiles de plus de 2 essieux). La héliostats capture et concentrer la lumière du soleil directe sur un récepteur, installé sur le sommet d'une tour centrale.

Fonctionnement de l'installation est simple, le récepteur solaire central génère la vapeur à haute température. La vapeur produite est ensuite utilisée pour entraîner une turbine qui produit l'électricité.

Solaire thermique à haute température. Tour centrale.



Les concentrateurs paraboliques

Solaire thermique à haute température. Esquisse d'une antenne parabolique. Les antennes paraboliques sont des systèmes qui concentrent l'énergie solaire en un point où le récepteur solaire est situé et un moteur Stirling ou une microturbine qui est couplée à un alternateur.

Le fluide situé dans le récipient est chauffé à des températures supérieures à 750 ° C, obtenant ainsi une certaine énergie thermique. Cette énergie thermique produite est utilisée par le moteur Stirling ou la microturbine pour produire de l'électricité.

Un moteur Stirling est un moteur thermique, ce qui signifie que l'apport d'énergie peut être réalisée grâce à l'énergie solaire concentrée. Un alternateur couplé à un moteur Stirling se rapproche du mouvement généré par le moteur pour produire de l'électricité. L'électricité produite peut être connecté au réseau pour la vente ou dans la plupart des cas peuvent être utilisés pour la consommation directe.

Cette technologie est encore au stade expérimental et est encore moins rentable que la tour ou des miroirs paraboliques.

Solaire thermique à haute température. Central avec des plats paraboliques.

Les concentrateurs linéaires de Fresnel

Les réflecteurs conduisent miroirs plats normaux et simuler la courbure des miroirs paraboliques (plus chers) faisant varier l'angle de chaque ligne avec un seul suivi de l'axe.

Le principal avantage du système linéaire de concentrateurs de Fresnel est sa simplicité d'installation et de faible coût, bien que le rendement est inférieur aux capteurs solaires cylindro-paraboliques.

Solaire thermique à haute température. Les récepteurs de Fresnel linéaires.
