Turbine Kaplan

Turbine Kaplan

La turbine Kaplan est une turbine hydraulique qui utilise de petits gradients, jusqu'à quelques dizaines de mètres, mais avec des débits importants, à partir de 200/300 m³ / s.

De manière constructive, ce type de turbine axiale est une hélice, où les pales peuvent être orientées, car le débit d'eau varie. Cette régulation permet aux performances de rester élevées jusqu'à des débits de 20 à 30% du débit nominal.

La turbine est généralement équipée de déflecteurs de stator fixes qui guident le flux. L'efficacité de la turbine peut être optimisée pour une plage plus large que le débit idéal. Cette régulation est réalisée au moyen d'un système d'orientation des déflecteurs statoriques lorsque le débit varie.

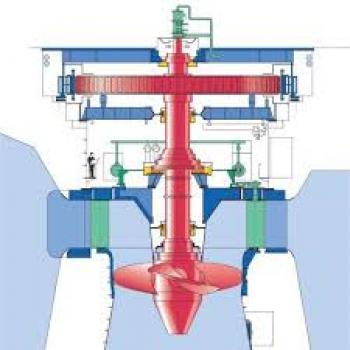

Le liquide atteint la turbine Kaplan par un conduit en forme de spirale qui alimente toute la circonférence. L'eau passe ensuite à travers un distributeur qui donne au fluide une rotation de rotation. Cette rotation est essentielle pour conférer un mouvement à la roue, où un flux dévié à 90 ° l'inverse axialement.

Contrairement à la turbine Francis, dans l'échappement il est possible de récupérer de l'énergie grâce au diffuseur.

La conception des turbines Kaplan a été crée en 1913 par le professeur autrichien Viktor Kaplan. L'invention a représenté un coup de pouce technologique pour l'hydroélectricité et les énergies renouvelables.

Quelles sont les performances d'une turbine Kaplan?

La turbine Kaplan permet de travailler avec des rendements allant jusqu'à 90%. C'est à dire, le 90% de l' énergie cinétique est transformée en électricité.

Grâce à l'orientation des aubes de la roue, il est possible de s'adapter au flux de courant. En effet, chaque réglage du distributeur correspond à une orientation des lames. Cette fonctionnalité vous permet de travailler avec des performances très élevées dans une large gamme de flux.

Caractéristiques de la turbine Kaplan

Avec une turbine à hélice, la régulation est pratiquement nulle, donc elle ne peut fonctionner que pour une certaine plage, donc le distributeur n'est même pas réglable.

Les turbines Kaplan sont des turbines à réaction utilisées dans les centrales hydroélectriques à faible chute et à faible pression d'eau. Elle peut être fabriqué avec un axe horizontal, incliné ou vertical.



Le domaine d'utilisation des turbines à mouvement lent Kaplan atteint des chutes maximales d'environ 80 m et des débits jusqu'à 50 m³ / s. Il dépasse partiellement le domaine d'utilisation des turbines Francis rapides, qui atteignent des chutes de moins de 10 m et peuvent dépasser 300 m³ / s.

Auteur :

Date de publication : 25 novembre 2018
Dernier examen : 19 novembre 2020
